電子光學無塵凈化車間建設

一、工業潔凈廠房平面布置設計
1、一般工業潔凈廠房由潔凈生產區、凈化輔助區、潔凈動力區和非潔凈生產區4部分組成。由于光刻機類的高端微電子裝備制造在我國還是空白，其生產廠房的土建、公用、制造工藝、物流等方面完全不同于一般的電子芯片生產廠，且光刻機又有自身的安裝、調試、運輸?shù)纫螅?，將潔凈區與非潔凈區在功能上明確劃分：研發部分為非潔凈區；生產車間分為裝配試驗區、精密加工區、維修區3部分，為潔凈區。其中，光刻機的裝配試驗區凈化度為6級，局部5級，維修區的凈化度為7級，精密加工區則為有恒溫恒濕要求的非凈化生產區域。2、設計之初，產品的組成、大小、重量等尚處研發中，因此，潔凈室建筑平面尺寸、管道接線、以及凈化等級等要求具靈活性。生產車間采用15m、30m大跨度的單層輕鋼結構，以形成大空間。技術夾層設置在吊頂以上，下部為生產區，根據生產工藝布置不同級別的潔凈室。潔凈室平面布置緊湊，采用外回廊形式，以緩沖室外灰塵及溫濕度對潔凈室的影響，同時，外回廊也作為參觀走廊和研發人員進入潔凈室的通道。裝配試驗區中的最高空氣潔凈度為5級，將空氣潔凈度為5級和6級的工藝試驗區、總裝調試區等分隔為一個個小的潔凈室，布置在空氣潔凈度為7級的區域中。人流進入潔凈區時由低潔凈度區流向高潔凈度區，避免了不同等級潔凈室的相互干擾，也為高潔凈度區域的發展做了預留。


二、人凈與物凈流線設計
1、操作人員是潔凈室的主要污染源，因此，人身凈化輔助區的面積占很大的比例。合理布置人流和物流平面至關重要。研發部分為非潔凈區，但與生產有密切聯系。潔凈室入口處設有2次更衣區和風淋室。
2、參觀人流進入潔凈區車間前，須在研發區里換鞋、1次更衣、1次風淋等初次凈身，再通過與生產廠房相連的密封連廊到達參觀走道。參觀走道環繞潔凈生產區，墻面上配置了大面積雙層玻璃窗，供參觀人員瀏覽潔凈區內非重要區的工作狀況，一般參觀人員不進入潔凈區。研發人員經2次更衣區、風淋后，進入潔凈區。
3、生產人員人流則直接在潔凈車間換鞋、1次更衣后進入2次更衣區，風淋后再進入潔凈生產車間。
4、物料則采用物流隔離區和貨物風淋區與外部連接，由車間北部收發接收、拆包預裝，經貨物風淋區進入潔凈室。潔凈區通道采用三面環繞裝配區的物流主通道，同時兼顧其他各區。人員與物料出入口及凈化用房各自緊貼潔凈區，但分開設置，內部人流、物流的污、凈交通流線清晰，避免了交叉重疊。
三、潔凈動力用房布局設計
1、由于潔凈廠房中空調凈化機的能耗占很大的比重，潔凈動力區的布置對能耗的影響比較大。一般空調機房的布置位置有4種形式：機房緊貼潔凈區長邊、機房緊靠潔凈區窄端、機房與潔凈區脫開、機房設在潔凈區的上方或下方。
2、根據廠房的結構選型，考慮機房的振動和管線長度等綜合因素，選擇了機房緊貼潔凈區的形式。由于潔凈區的潔凈要求不盡相同，根據工藝的生產流程，將車間的平面設計成凹型，裝配試驗區、精密加工區和維修區等分置兩端，空調機房、潔凈動力站房等設在凹字的中央，部分非凈化用空調機置于室外。凈化用空調機組則布置在室內靠近外墻，潔凈區分別位于兩側的中央，有利于防塵和恒溫。機房和工藝用水、氣輔助用房緊靠潔凈生產區，不僅減少了管線長度，而且系統劃分靈活，大大降低了能耗。
3、為了減少空調機振動和噪聲對潔凈廠房的影響，空調機房的隔墻采用250mm厚加氣混凝土砌塊，在潔凈室的凈化板與空調機房的隔墻間留40mm的空隙，空調機組則采用隔振彈簧消振等處理措施。


四、潔凈凈化設計
1、空氣凈化一般通過過濾空氣、組織氣流、空間靜壓值測定等達到凈化室內環境的目的?？諝鈨艋到y(tǒng)采用初效、中效、高效空氣過濾器組成三級過濾來凈化空氣。潔凈度為7級的凈化室氣流組織形式為頂送側回，即高效過濾器布置在頂棚，回風口設在墻面，形成亂流型氣流。潔凈度為5級、6級的工藝試驗區，采用垂直層流的氣流組織形式+靜壓箱。
2、設計中將該區域設置成2層鋼結構，平面形狀呈方形，空間形體簡潔，四周用輕質凈化板圍護。上層布置為靜壓箱和管道走廊，下層即為潔凈生產用房。頂棚布置單元式高效過濾器，底部設置1m深的回風地坑，地板采用防靜電活動架空穿孔地板，地面回風，以上形成上送下回的層流型氣流組織。
3、這樣的氣流組織使氣流的方向與重力方向一致，方便工藝設備的布置和產品的制造，簡化人員凈化設施，有利于保持室內的潔凈度，但這種氣流組織形式，使頂棚構造復雜，造價和維持費用較高。在相鄰的每個空氣潔凈度為5級和6級的潔凈室之間采用了技術夾道，用潔凈板包封技術夾道，大量的凈化管道、公用管道等設備，安裝在頂棚和夾道內，使?jié)崈羰覂?nèi)表面光潔、無積塵面。
五、凈化裝修設計
電子潔凈廠房的裝修材料和構造除了滿足建筑要求外，還要滿足防塵、防靜電要求，以確保潔凈室具有良好的氣密性。
1、潔凈度為7級的區域，采用雙面為彩色鍍鋅鋼板的石膏復合板(巖棉夾芯)作吊頂和墻體材料。板與板間企口緊密連接，板縫間用密封膠填嵌。裝配式的墻體通過上下槽口和頂棚板間緊密結合，保證了潔凈室的氣密性。彩色鍍鋅鋼板面石膏復合板(巖棉夾芯)是新型建材，除了能滿足平整、光滑、不起塵及防靜電等要求外，還具有良好的防火性能，同時，在溫度和濕度變化時變形小。為防止地面因受溫度變化或不均勻沉降時引起開裂，生產廠房地面采用鋼筋混凝土地坪分2次澆搗，地坪面層與墊層之間設防水涂料隔離層。地坪面層根據不同的使用要求選用PVC及防靜電環氧自流平地坪漆。

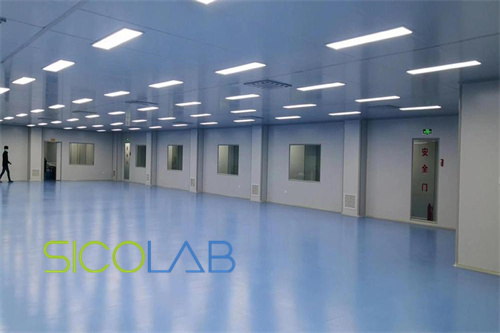

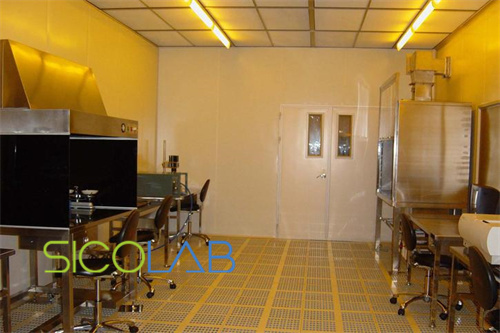

2、空氣潔凈度為5級、6級的工藝試驗區和總裝區的頂棚，布置單元式高效過濾器，安裝在鋁合金骨架上，用金屬條壓緊，從而獲得較好的氣密性；黃色光源的燈帶同時固定在過濾器的龍骨上，形成一體化的頂棚。地面是一個均勻分布的回風口，除了滿足一般的承重要求外，還需要滿足通風和防靜電的要求。采用塊狀活動穿孔鑄鋁地板，鋼支架、防靜電塑料貼面，地板表面光潔、耐磨，便于裝卸。潔凈室內的門窗、墻壁、頂棚等和施工縫隙各陰陽角均做成圓弧形，以減少積塵面。潔凈室建成使用后，完全滿足生產的工藝要求，達到預期的凈化效果。
